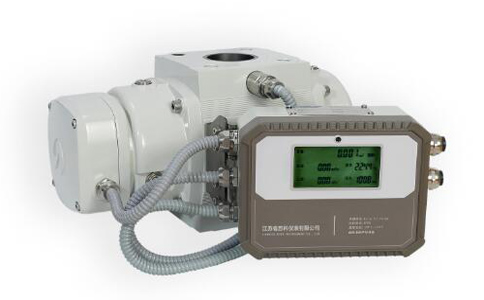

1.概述
SKLLQ系列智能氣體腰輪(羅茨)流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該流量計基于容積式測量原理，用于計量流經封閉管道的氣體總量。氣體腰輪流量計采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下(P0=101.325kPa,T0=293.15K)的體積總量。
氣體腰輪流量計廣泛應用于城市管網燃氣、工業燃氣、燃氣調壓站、能源管理、餐飲酒店用氣以及其它各種無腐蝕性氣體的計量或流量控制等使用場合。
2.產品特點
■精度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。
■流量計前后不需要直管段，可以安裝在環境狹窄的場合。
■始動流量小，量程比寬，適合于計量負荷變動大的氣體流量。
■計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
■儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485(MODBUS-RTU協議)通訊輸出;同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算。
■電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
■使用全新的第四代隧道磁阻技術信號傳感器(TMR)，增強了儀表的抗電磁干擾能力。
■可靠的電磁兼容設計，抗干擾性能好，可靠性高。
■采用低功耗設計，可用鋰電池供電，電池可連續使用5年以上;同時也可外接電源。
■專用液晶顯示屏(帶背光),讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數。
■具有實時數據存儲功能。
3.技術性能指標

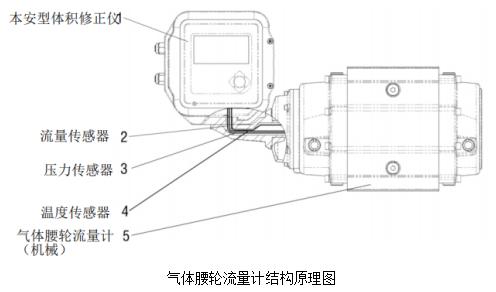

3.1流量計結構
3.2腰輪流量計(機械)工作原理

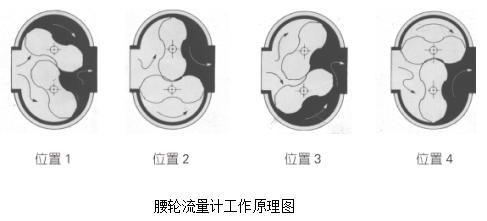

智能氣體腰輪(羅茨)流量計，主要由殼體、共軛轉子、計數器和智能流量轉換器等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差(P入>P出)作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量轉換器，從而顯示輸出氣體的累計體積量。其計量過程和工作原理如圖所示(圖中僅表示了四分之一周期)。
4.氣體腰輪流量計基本參數
| 執行標準 |
《氣體腰輪流量計》JB/T7385-2015 |
檢定規程 |
《氣體容積式流量計》JJG633-2005 |
儀表口徑及連接方式 |
25、32采用錐管螺紋連接;50、80、100、150、200采用法蘭連接 |
精度等級 |
±1.5%R(±1%R需特制) |
儀表材質 |
表體:鑄鋁;轉子:優質鋁合金;轉換器表殼:鑄鋁 |
使用條件 |
介質溫度:-20°C~+80°C環境溫度:-20C~+60C
相對濕度:5%~90%.大氣壓力:86KPa~106KPa |
工作電源 |
A.外電源:DC24V±15%，紋波:≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等;
B.內電源:2節3.6VDC鋰電池，當電壓低于2.0V時出現欠壓指示。 |
整機功耗 |
A.外電源:<2.4W;B.內電源:平均功耗<2mW。 |
輸出信號功能 |
①脈沖信號、②4~20mA電流信號、③IC卡控制信號
④報警信號 |
通訊輸出功能 |
⑤RS485通訊 |
實時記錄功能 |
⑥月記錄、日記錄、小時記錄、事件記錄 |
信號線接口 |
內螺紋M12x1.5或其他，信號線線徑最大不超過6mm |
防爆等級 |
ExiallCT4Ga |
防護等級 |
IP65 |
5.氣體腰輪流量計始動流量及流量上限
公稱
通徑 |
儀表
型號 |
流量范圍
(m³/h) |
始動流量
(m³/h) |
壓力損失
(Pa) |
耐壓等級
(Mpa) |
精度
等級 |
量程比 |
儀表材質 |
DN25 |
LLQ-16 |
0.25-16 |
0.06 |
300 |
1.6 |
1.0 |
60:1 |
鋁合金 |
|
LLQ-25 |
0.4-25 |
0.06 |
300 |
1.6 |
1.0 |
60:1 |
鋁合金 |
DN40 |
LLQ-40 |
0.4-40 |
0.09 |
110 |
1.6 |
1.0 |
100:1 |
鋁合金 |
|
LLQ-65 |
0.65-65 |
0.06 |
100 |
1.6 |
1.0 |
100:1 |
鋁合金 |
DN50 |
LLQ-65 |
0.65-65 |
0.06 |
100 |
1.6 |
1.0 |
100:1 |
鋁合金 |
|
LLQ-110 |
0.9-110 |
0.09 |
145 |
1.6 |
1.0 |
120:1 |
鋁合金 |
DN80 |
LLQ-240 |
3-240 |
0.08 |
320 |
1.6 |
1.0 |
80:1 |
鋁合金 |
DN100 |
LLQ-240 |
3-240 |
0.08 |
350 |
1.6 |
1.0 |
80:1 |
鋁合金 |
|
LLQ-450 |
3.8-450 |
0.1 |
545 |
1.6 |
1.0 |
120:1 |
鋁合金 |
DN150 |
LLQ-650 |
8-650 |
0.7 |
450 |
1.6 |
1.0 |
80:1 |
鋁合金 |
|
LLQ-1000 |
12-1000 |
0.8 |
500 |
1.6 |
1.0 |
80:1 |
鋁合金 |
DN200 |
LLQ-1600 |
20-1600 |
1.2 |
650 |
1.6 |
1.0 |
80:1 |
鋁合金 |
備注：壓力損失值為常壓下用干空氣（密度約為1.2kg/m³）所測的值。 |
