安裝的位置
氣體渦輪流量計傳感器一般應水平安裝，安裝時傳感器上的指示流向的箭頭應與流體的流動方向相符。如必須垂直安裝時，應使流體從下往上流，保證流量傳感器管內充滿流體。
配管要點
(1)為了清除液體渦流和斷面流速不均勻?qū)y(cè)量的影響，應在傳感器進出口處安置必要的直段或整流器。一般要求上游部分(進口處)的直管段長度為(15～20)D(D為傳感器公稱通徑)。下游部分(出口處的直管段長度為5D，而直管管徑和傳感器通徑要一樣，否則會帶來測量誤差。

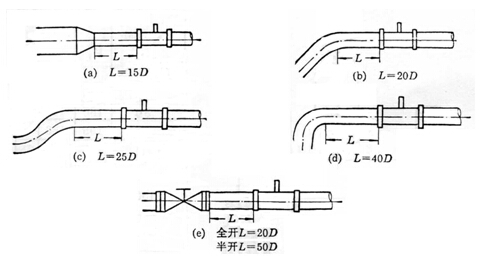

此外還應根據傳感器前面配管的狀態來決定上游部分的直管段長度，一般推薦如下(見圖)
調諧收縮時：L＝15D
單彎管接頭時：L＝20D
雙彎管接頭時：L＝25D (一個平面)
L＝30D (二個平面)
直角彎管接頭時：L＝40D
有截止閥時：L＝20D(閥門全開)
L＝50D(閥門半開)
另外，為了更有效地清除渦流，提高測量精度，可在上游部分的直管段轉入一束導管組成的整流器。裝上整流器后上游部分的直管段長度為(10～20)D。
(2)為了清除流體中的雜質，確保傳感器的正常工作，提高傳感器的壽命，在傳感器前的管路上應裝上目數為3～9目/厘米2的過濾器。一般情況下通徑大的目數稀，通徑小的目數密。為保證傳感器正常運行，還應根據實際使用情況選用過濾網的目數。
(3)焊接傳感器進口法蘭時，必須注意管內無突出部分。當連接進口法蘭時，兩法蘭外周要完全吻合，墊圈不能暴露在管內。偏心異徑接頭將會引起流速不均勻分布的現象，故不能使用。
(4)為了保證工作條件下檢修的需要，變送器前后管道上應安置切斷閥門(截止閥)，同時應設置旁通管道。流量控制閥要裝在傳感器的下游。傳感器使用時上游所裝的截止閥必須全開，避免上游部分的流體產生渦流現象。
(5)通過傳感器的流量過大時(超過流量范圍上限)，軸承將因轉速過高而加快磨損。為此，在預計有過大流量的情況時，可利用安置在下游部分的流量控制閥調節流體流量。
(6)在新管路上安裝傳感器時，為避免管路中雜質進入傳感器，應先用一根空管子代替?zhèn)鞲衅鞯冗\(yùn)行一段時間后，確認雜質已排除再換上傳感器。
