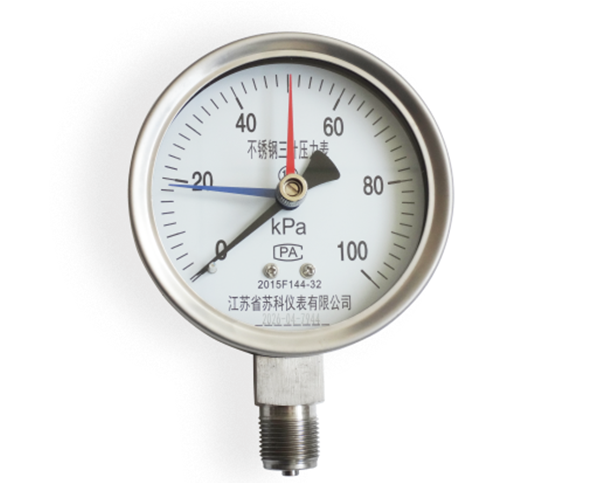

不銹鋼三針壓力表（也稱三針定位壓力表）是一種帶有三根指針的工業壓力測量?jī)x表，主要用于監測和限定工作壓力范圍，通過不同顏色指針清晰標示當前壓力值及上下限報警位置+全不銹鋼防腐。
主要應用領域：
廣泛應用于機械、化工、石油、冶金、電力，制藥，船舶等工業生產過程。腐蝕性介質，潮濕/粉塵/震動大的環境。需要壓力區間監控，防超壓，安全警示的系統。
工作原理與指針功能
三根指針的具體含義：
·黑色指針：實時顯示當前壓力值。
·藍色指針：下限位指針，可調節設定最低工作壓力。
·紅色指針：上限位指針，可調節設定最高工作壓力。
·工作邏輯：正常時黑針在紅藍之間，超出即壓力異常，需立即處理。
定位裝置調節方式：
·紅藍兩個限定指針可通過儀表外部設置的旋鈕調定位置。
·調定指針時需輕緩轉動設定旋鈕，避免損壞內部機構。
·可任意調整限定壓力指針，清晰標定工作壓力的上下限位置。
機械工作原理：
·被測介質通過接口進入彈性敏感元件（彈簧管）內。
·彈性元件在壓力作用下自由端產生位移，通過傳動放大機構驅動指針旋轉。
·在刻度盤上指示被測介質的壓力值。
產品型號與安裝方式
常見型號規格：
·公稱直徑：Ф60、Ф100、Ф150 等多種規格。量程范圍：-0.1~60MPa，覆蓋真空至高壓區間。
·典型型號：Y-60D/100D/150D（定位型）、YN-60D/100D/150D（耐震型）。
安裝方式多樣：
·徑向直接安裝、徑向帶前邊/后邊安裝。
·軸向安裝、軸向帶前邊/后邊安裝。
·卡箍式安裝、螺紋安裝、法蘭安裝。
·連接螺紋：M14×1.5、M20×1.5、G1/4、G3/8、G1/2 等。
使用環境要求：
·工作溫度：-25℃~55℃或 -40℃~70℃（根據型號）。
·安裝位置應選擇穩定、易于觀察、避免振動和高溫的地方。
·對于振動幅度較大的場合，須安裝耐震壓力表。
|
