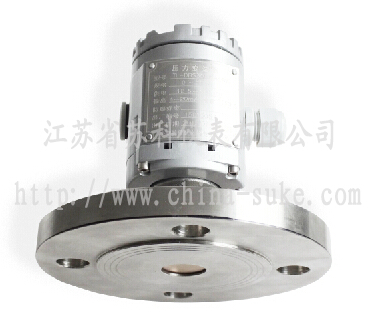

SK-DBS301型法蘭式陶瓷變送器其傳感器用于干式陶瓷壓力傳感技術，具有精度佳、長期穩定性好、工作溫度范圍寬、抗載能力強、體積小，膜片面積大、不積物、可帶現場指示器和不帶現場指示器。其過程連接形式為標準法蘭，法蘭材料1CrNi9Ti和聚四氟乙烯。SK-DBS301型法蘭式陶瓷變送器已廣泛用于各領域中腐蝕性介質液體的靜壓、液位測量，尤其是衛生、食品、粘稠介質行業的壓力、液位測量。也可用于氣體或蒸汽等壓力參數的測量。
●主要技術指標測量范圍
相對壓力：0～1.6MPa、-0.1～1.6MPa最小可測量±1KPa(100mmH20)
靜壓液位
最大液位高度：100m 最小液位高度：0.1m
測量膜片96%氧化鋁陶瓷
法蘭1Cr18Ni9Ti聚四氟乙烯
密封件氟橡膠 氟硅橡膠
●選型表
SK-DBS301 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
代碼說明 |
變送器類型 |
G |
|
|
|
|
|
|
|
普通型 |
B |
|
|
|
|
|
|
|
本安型 |
|
過程連接材料 |
1 |
|
|
|
|
|
|
不銹鋼316L |
2 |
|
|
|
|
|
|
聚四氟乙烯 |
過程法蘭形式
|
A |
DN50 L=0mm PN1.6Ma 1Cr18Ni9Ti |
B |
DN50 L=50mm PN1.6Ma 1Cr18Ni9Ti |
C |
DN50 L=0mmPN1.6Ma 1Cr18Ni9Ti |
D |
DN80 L=50mm PN1.6Ma 1Cr18Ni9Ti |
E |
DN50 L=0mm PN1.6Ma 聚四氟乙烯 |
F |
DN50 L=50mm PN1.6Ma 聚四氟乙烯 |
G |
DN80 L=0mm PN1.6Ma 聚四氟乙烯 |
H |
DN80 L=50mm PN1.6Ma 聚四氟乙烯 |
|
密封材料 |
F |
|
|
|
|
氟橡膠 |
P |
|
|
|
|
氟硅橡膠 |
Y |
|
|
|
|
約定的特殊要求 |
|
輸出信號 |
0 |
|
|
|
0-20mA |
4 |
|
|
|
4-20mA |
|
現場顯示 |
N |
|
|
無現場顯示表 |
A |
|
|
有現場顯示表 |
|
精度等級 |
2 |
|
0.25級 |
5 |
|
0.5級 |
測量量程（非標量程直接書寫） |
X |
見量程代碼表 |
